氣體絕緣開關設備(GIS)作為電力系統的核心設備，其內部局部放電是絕緣劣化的早期信號，若未及時發現可能引發設備擊穿，導致大面積停電。超高頻(UHF)局部放電在線監測與定位技術，憑借對微弱放電信號的高靈敏度捕捉能力，成為保障 GIS 安全運行的關鍵手段。以下從技術原理、系統架構、定位算法及工程應用四個維度，構建完整的監測與定位方案。?

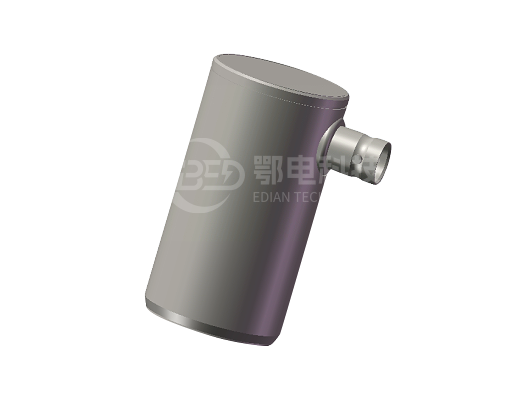

UHF 監測技術的核心優勢在于抗干擾能力。GIS 內部發生局部放電時，會伴隨高頻電磁輻射，其頻率范圍主要集中在 300MHz-3GHz 的超高頻段。該頻段遠超電力系統中常見的 50Hz 工頻干擾及諧波信號頻率，可通過帶通濾波技術有效隔離干擾，使信噪比提升 40dB 以上。與傳統的脈沖電流法相比，UHF 傳感器(如內置螺旋天線)可直接安裝在 GIS 盆式絕緣子外側，無需破壞設備密封結構，實現非侵入式監測，避免了因安裝導致的氣體泄漏風險。?

系統架構采用 “分布式傳感 + 集中式分析” 模式。前端部署 8-12 個 UHF 傳感器，按 GIS 間隔單元均勻分布，相鄰傳感器間距控制在 3-5 米，確保放電信號至少被 2 個傳感器捕捉。傳感器輸出信號經同軸電纜傳輸至信號調理單元，通過增益可調放大器(增益范圍 20-60dB)將微弱信號放大至 ADC 采集范圍，再經 16 位高速 ADC(采樣率 2GS/s)完成數字化轉換。后端分析主機采用 FPGA+ARM 架構，實時處理多路信號，通過脈沖波形特征提取(如上升時間、峰值頻率)識別放電類型，區分金屬尖端放電、懸浮電位放電等不同缺陷類型，識別準確率可達 92% 以上。?

定位算法是實現精準定位的關鍵。采用 “時差定位法” 結合空間約束模型，通過計算同一放電信號到達不同傳感器的時間差(TDOA)，建立三維空間方程組。為消除信號傳輸延遲誤差，系統內置校準模塊，定期發射標準 UHF 脈沖(頻率 1GHz、脈寬 5ns)進行時間同步，將時差測量誤差控制在 1ns 以內，對應空間定位誤差不超過 0.3 米。針對 GIS 腔體復雜結構導致的信號反射問題，引入射線追蹤算法，預先構建設備內部電磁場傳播模型，修正反射波對時差計算的影響，使定位精度提升至 0.15 米，滿足工程檢修需求。?

GIS 超高頻 (UHF) 局部放電在線監測與定位方案

在線監測系統需具備多重可靠性設計。硬件層面，傳感器采用耐溫 – 40℃至 85℃的陶瓷封裝，防護等級達 IP65，適應戶外變電站惡劣環境;信號電纜采用雙層屏蔽結構，降低電磁干擾耦合。軟件層面，開發自適應閾值算法，根據背景噪聲動態調整報警閾值，避免誤報;建立放電趨勢分析模型，通過連續監測數據繪制放電量隨時間變化曲線，提前 1-3 個月預警絕緣劣化趨勢。此外，系統支持 IEC 61850 通信協議，可接入變電站自動化系統，實現與其他設備的聯動控制，如當檢測到嚴重放電時，自動觸發斷路器跳閘保護。?

工程應用中需注意安裝與調試細節。傳感器安裝前需清潔盆式絕緣子表面，涂抹專用耦合劑確保良好電磁耦合;緊固力矩控制在 25-30N?m，防止絕緣子開裂。系統調試階段，通過注入標準放電信號(如針尖 – 平板電極模擬放電)驗證監測靈敏度，確保在 5pC 放電量下可穩定識別。投運后每季度進行一次標定，使用便攜式 UHF 信號發生器在已知位置注入信號，校驗定位誤差是否在允許范圍內。?

該方案已在多個 220kV 變電站應用驗證，實際運行數據顯示，系統可在 GIS 發生明顯絕緣缺陷前 3 個月捕捉到局部放電信號，定位誤差平均為 0.12 米，較傳統方法縮短故障排查時間 80%。通過提前預警和精準定位，避免了 3 起潛在的 GIS 設備擊穿事故，減少直接經濟損失超 500 萬元。對于智能電網建設而言，該技術為 GIS 設備的狀態檢修提供了量化依據，推動電網運維模式從 “定期檢修” 向 “狀態檢修” 轉型，顯著降低運維成本。?

GIS 超高頻局部放電在線監測與定位方案，通過超高頻信號的精準捕捉、多維度算法分析及可靠的系統設計，構建了一套完整的絕緣狀態監測體系。其核心價值不僅在于及時發現設備缺陷，更在于通過數據驅動實現故障的超前預警與精準定位，為電力系統的安全穩定運行提供了堅實的技術保障。
